Laporan Akhir 3 Modul 2 (Kecepatan putar motor DC)



 [KEMBALI KE MENU SEBELUMNYA]

DAFTAR ISI

1. Komponen

2. Rangkaian Simulasi

3. Flowchart

4. Listing Program

5. Video

6. Analisa

7. Link Download

1. Komponen  [Kembali]

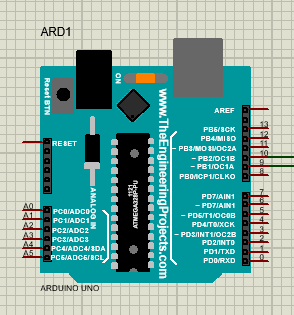

a). Arduino Uno

b). Motor DC

c). Potensiometer

d). Ground

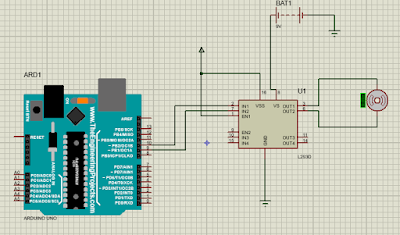

2. Rangkaian Simulasi  [Kembali]

3. Flowchart [Kembali]

4. Listing Program  [Kembali]

byte pot= A0;

byte motor= 9;



int nilai;

int output;



void setup(){

  pinMode(motor, OUTPUT);

  Serial.begin(9600);

}

void loop(){

  nilai= analogRead(pot);

  output= map(nilai, 0, 1023, 0, 255);



  analogWrite(motor, output);



  Serial.print("potensiometer: ");

  Serial.print(nilai);

  Serial.print("  ");

  Serial.print("output: ");

  Serial.print(output);

  delay(2);

}

5. Video [Kembali]

6. Analisa [Kembali]

7. Link Download [Kembali]

Download Rangkaian - [DISINI]
Download Video - [DISINI]
Download Listing - [DISINI]
Download Datasheet L293D - [DISINI]
Download HMTL - [DISINI]
